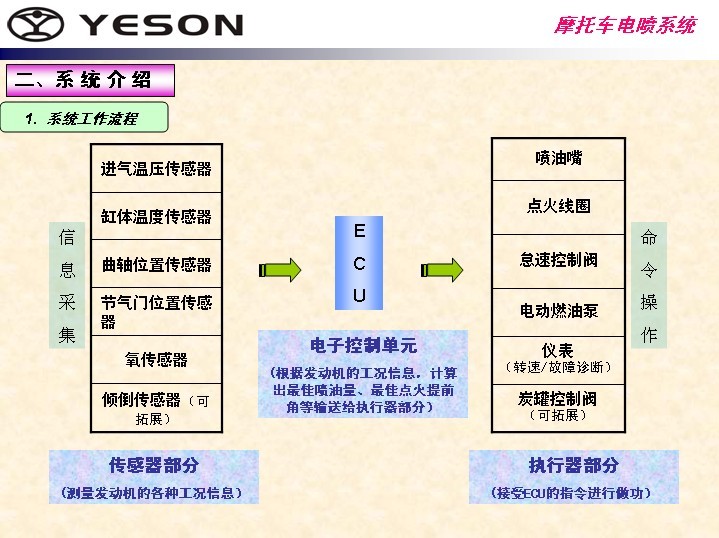

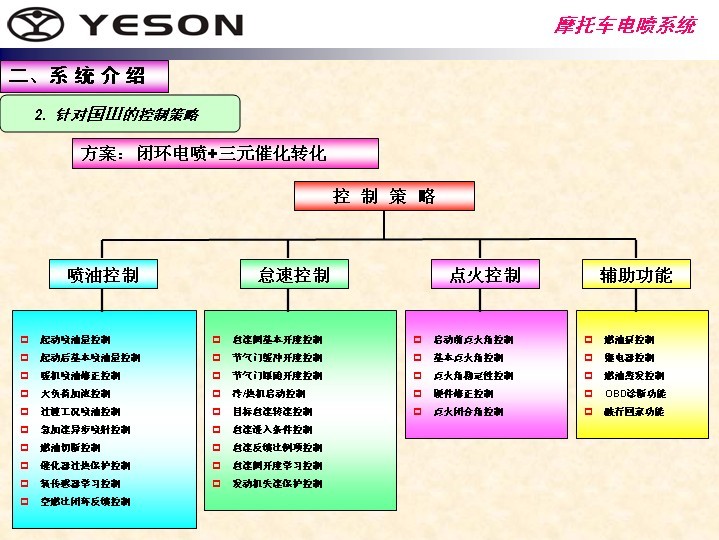

yeson电喷系统控制原理概述

ECU通过在各传感器处采集信号,来确定发动机当前负荷、转速及工况,然后计算出最佳的喷油量与点火提前角,

在提高了动力性的同时,保证了空气过量系数为1.0,从而使排放及油耗更优!

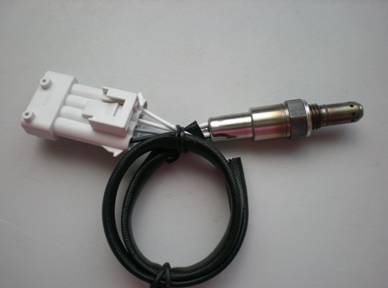

氧传感器工作原理

氧传感器的作用

  在使用三元催化转换器以减少排气污染的发动机上,氧传感器是必不可少的元件。由于混合气的空燃比一旦偏离理论空燃比,三元催化剂对CO、HC和NOx的净化能力将急剧下降,故在排气管中安装氧传感器,用以检测排气中氧的浓度,并向ECU发出反馈信号,再由ECU控制喷油器喷油量的增减,从而将混合气的空燃比控制在理论值附近。

  电喷车为获得高排气净化率,降低排气中(CO)一氧化碳、(HC)碳氢化合物和(NOx)氮氧化合物成份,必须利用三元催化器。但为了能有效地使用三元催化器,必须精确地控制空燃比,使它始终接近理论空燃比。催化器通常装在排气歧管与消声器之间。氧传感器具有一种特性,在理论空燃比(14.7:1)附近它输出的电压有突变。这种特性被用来检测排气中氧气的浓度并反馈给电脑,以控制空燃比。当实际空燃比变高,在排气中氧气的浓度增加而氧传感器把混合气稀的状态(小电动势:O伏)通知ECU。当空燃比比理论空燃比低时,在排气中氧气的浓度降低,而氧传感器的状态(大电动势:1伏)通知(ECU)电脑。
  ECU根据来自氧传感器的电动势差别判断空燃比的低或高,并相应地控制喷油持续的时间。但是,如氧传器有故障使输出的电动势不正常,(ECU)电脑就不能精确控制空燃比。所以氧传感器还能弥补由于机械及电喷系统其它件磨损而引起空燃比的误差。可以说是电喷系统中唯一有“智能”的传感器。

氧传感器的组成

主氧传感器包括一根加热氧化锆元件的热棒,加热棒受(ECU)电脑控制,当空气进量小(排气温度低)电流流向加热棒加 热传感器,使能精确检测氧气浓度。
  在试管状态化锆元素(ZRO2)的内外两侧,设置有白金电极,为了保护白金电极,用陶瓷包覆电机外侧,内侧输入氧浓度高于大气,外侧输入的氧浓度低于汽车排出气体浓度。
应当指出采用三元催化器后,必须使用无铅汽油,否则三元催化器和氧传感器会很快失效。再注意,氧传感器在油门稳定,配制标准混合时较为重要的作用,而在频繁加浓或变稀混合时,(ECU)电脑将忽略氧传感器的信息,氧传感器就不能起作用。

氧传感器的工作原理

氧传感器是利用陶瓷敏感元件测量各类加热炉或排气管道中的氧电势,由化学平衡原理计算出对应的氧浓度,达到监测和控制炉内燃烧空然比,保证产品质量及尾气排放达标的测量元件,广泛应用于各类煤燃烧、油燃烧、气燃烧等炉体的气氛控制。它是目前最佳的燃烧气氛测量方式,具有结构简单、响应迅速、维护容易、使用方便、测量准确等优点。运用该传感器进行燃烧气氛测量和控制既能稳定和提高产品质量,又可缩短生产周期、节约能源。

进气温压传感器工作原理

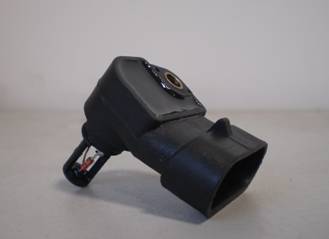

进气压力传感器
电喷发动机中采用进气压力传感器来检测进气量的称为D型喷射系统(速度密度型)。进气压力传感器检测进气量不是像进气流量传感器那样直接检测,而是采用间接检测,同时它还受诸多因素的影响,因而在检测和维修中就有许多不同于量传感器进气流的地方,所产生的故障也有它的特殊性。

一、进气压力传感器的工作原理

    进气压力传感器检测的是节、气门后方的进气歧管的绝对压力,它根据发动机转速和负荷的大小检测出歧管内绝对压力的变化,然后转换成信号电压送至电子控制器(ECU),ECU依据此信号电压的大小,控制基本喷油量的大小。
    进气压力传感器种类较多,有压敏电阻式电容式等。由于压敏电阻式具有响应时间快、检测精度高、尺寸小且安装灵活等优点,因而被广泛用于D型喷射系统中。
    压敏电阻式进气压力传感器的工作原理:应变电阻R1、R2、R3、R4,它们构成惠斯顿电桥并与硅膜片粘接在一起。硅膜片在歧管内的绝对压力作用下可以变形,从而引起应变电阻R阻值的变化,歧管内的绝对压力越高,硅膜片的变形越大,从而电阻R的阻值变化也越大。即把硅膜片机械式的变化转变成了电信号,再由集成电路放大后输出至ECU。

二、进气压力传感器的输出特性

    发动机工作时,随着节气门开度的变化,进气歧管内的真空度、绝对压力以及输出信号特性曲线均在变化。但是它们之间变化的关系是怎样的?输出特性曲线是正的还是负的?这个问题常常不易被人理解,以致有些检修人员在工作中有一种“吃不准”的感觉。
  D型喷射系统中检测的是节气门后方的进气歧管内的绝对、压力。节气门的后方既反映了真空度又反映了绝对压力,因而有人认为真空度与绝对压力是一个概念,其实这种理解是片面的。在大气压力不变的条件下(标准大气压力为101.3kPa),歧管内的真空度越高,反映歧管内的绝对压力越低,真空度等于大气压力减去歧管内绝对压力的差一值。而歧管内的绝对压力越高,说明歧管内的真空度越低,歧管内绝对压力等于歧管外的大气压力减去真空度的差值。即大气压力等于真空度和绝对压力之和。理解了大气压力、真空度、绝对压力的关系后,进气压力传感器的输出特性就明确了。
  发动机工作中,节气门开度越小,进气歧管的真空度越大,歧管内的绝对压力就越小,输出信号电压也越小。节气门开度越大,进气歧管的真空度越小,歧管内的绝对压力就越大,输出信号电压也越大。输出信号电压与歧管内真空度的大小成反比(负特性),与歧管内绝对压力的大小成正比(正特性)。

进气温度传感器

    作用:检测发动机的进气温度,将进气温度转变为电压信号输入给ECU做为喷油修正的信号。
    进气温度传感器也是双线的传感器,安装在进气管上或空气流量计内。进气温度传感器是一个负温度系数热敏电阻,根据电阻变化而产生不同的信号电压。在冷车时,进气温度传感器的信号与发动机水温传感器信号基本相同,在热车时,其信号电眼大约是水温传感器的2~3倍。
    进气温度传感器一根是由发动机ECU供应的5V电压THA,另一根为E2 与发动机内部搭铁。

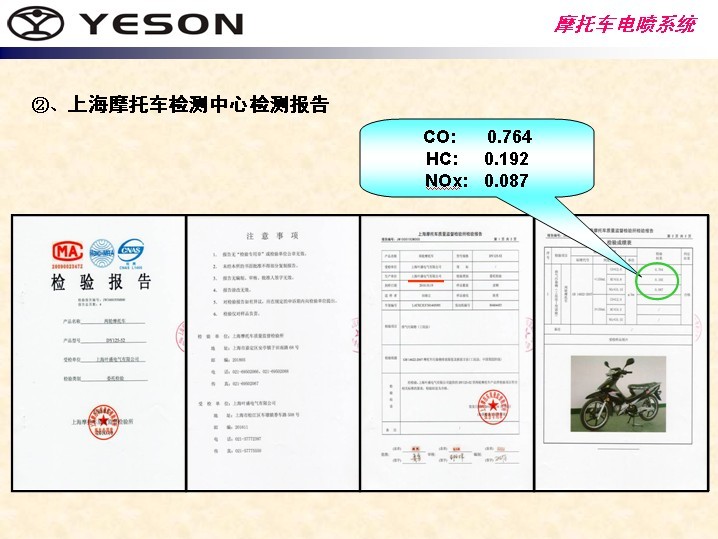

国家检测中心检测结果
